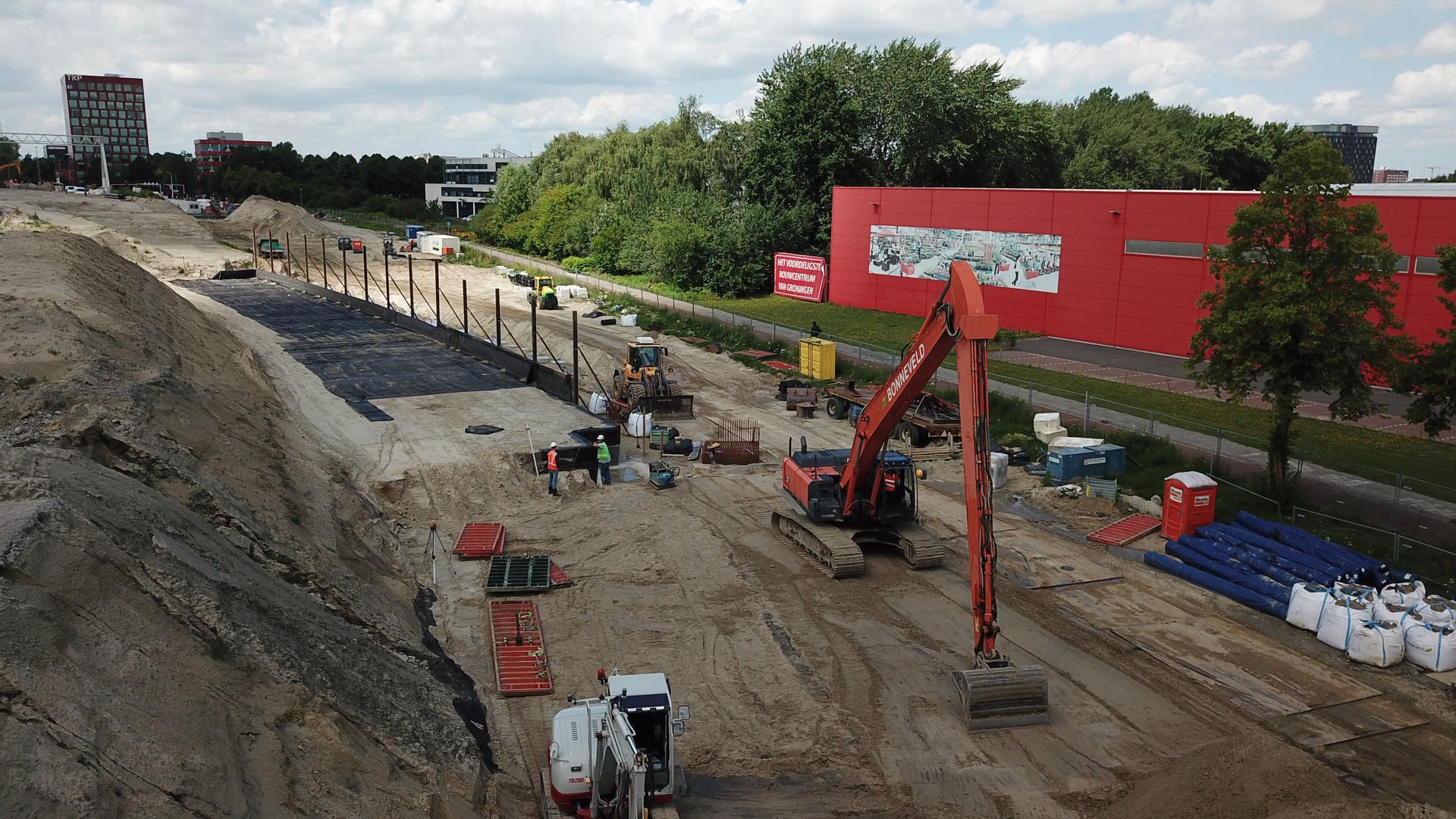

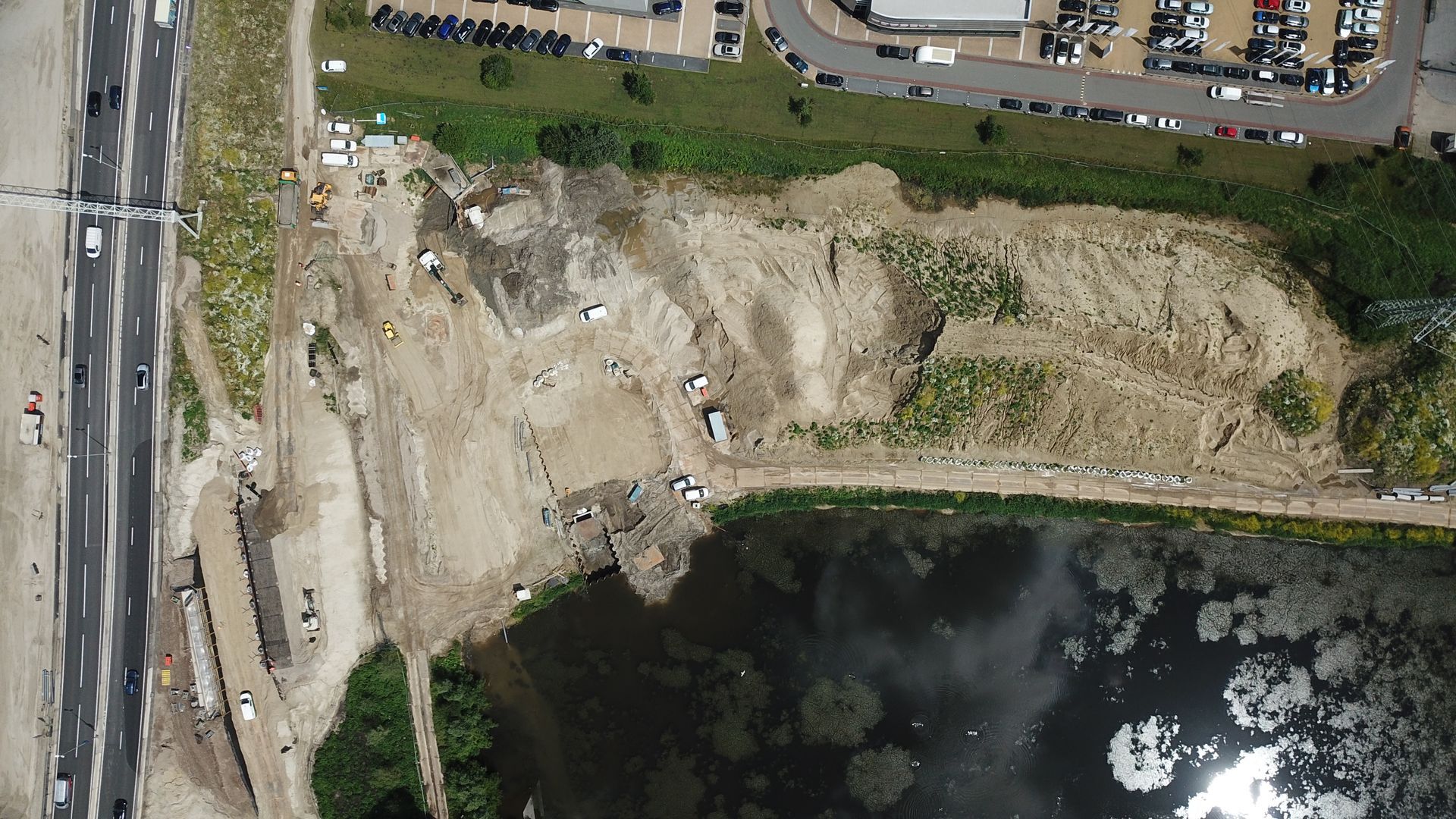

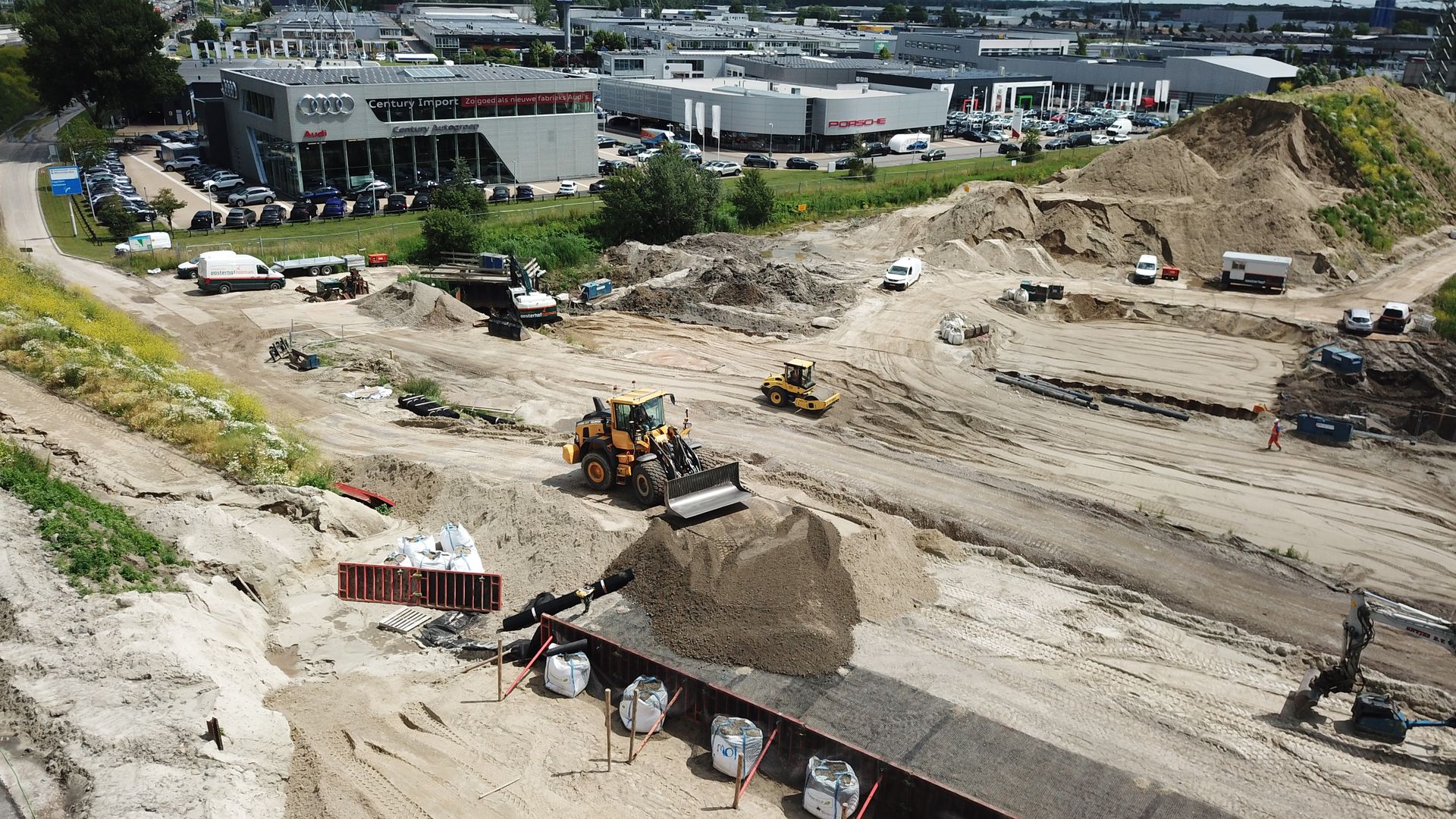

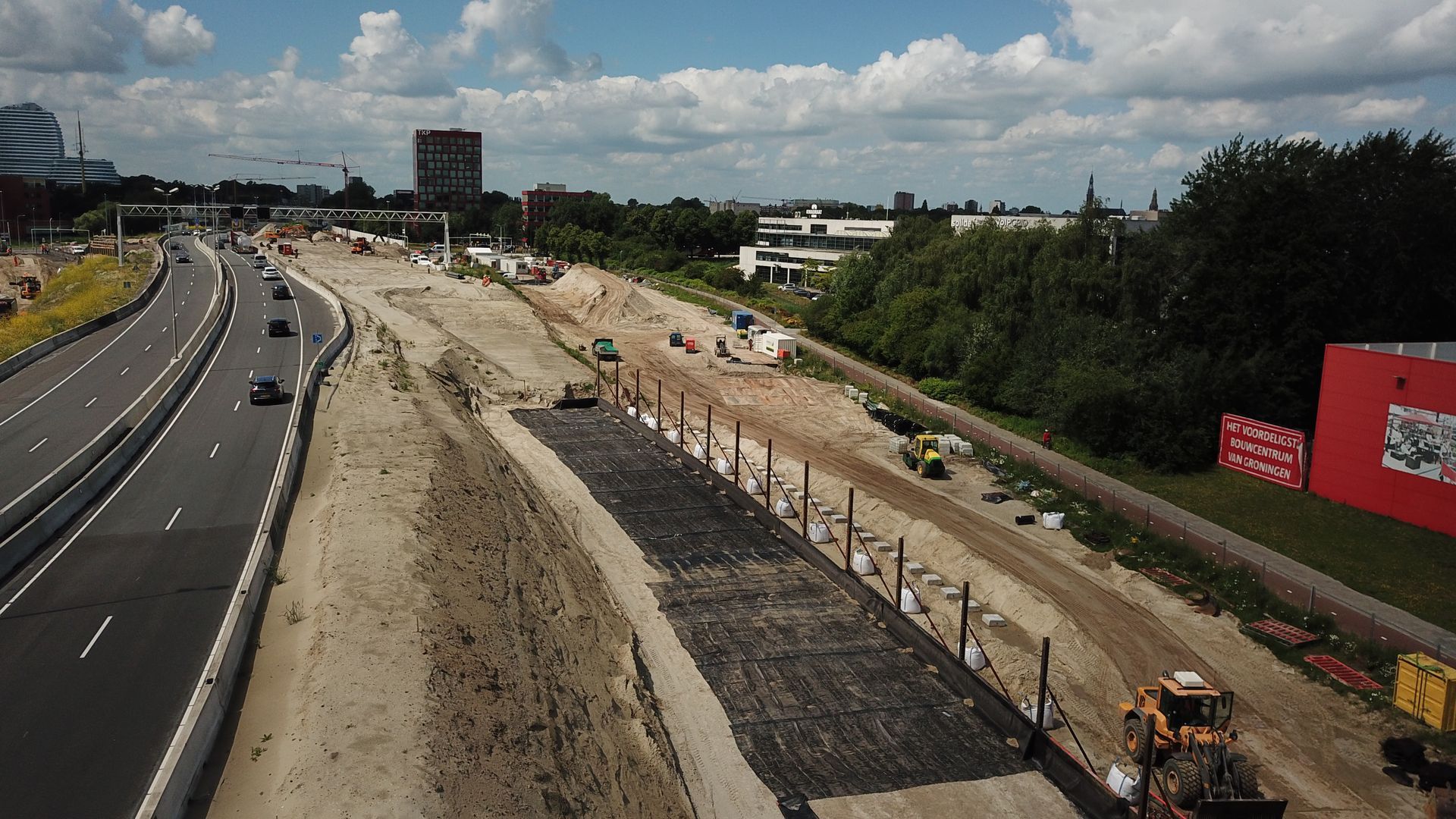

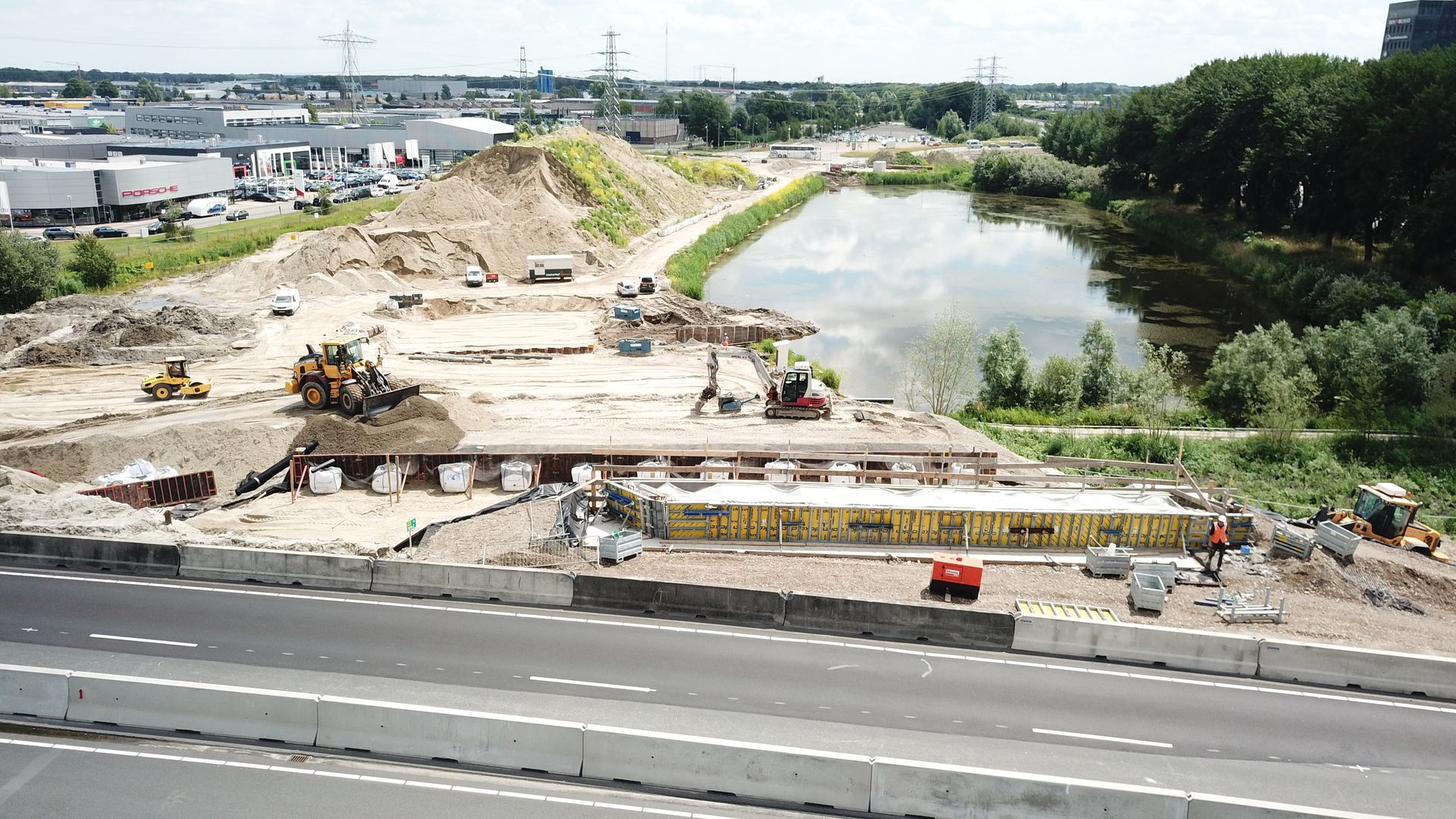

In opdracht van Combinatie Herepoort worden er door Bonneveld Gewapende Grondconstructies BV maar liefst zeven paalmatrassen en zeven gewapende grondconstructies aangebracht ter hoogte van de Lubeckweg en de Bergenweg. Alle veertien constructies worden aangebracht parallel aan de N7 en vormen op dit traject de fundering voor de vernieuwde Ring-Zuid. Voor Cluster-04 brengen we in totaal ca. 2650m² paalmatras en ca. 7200 strekkende meter gewapende grondconstructie aan.
Door te kiezen voor een fundatie van een gewapende grondconstructie wordt er een verticale grondwal gerealiseerd welke ook nog eens veel hogere drukkrachten op kan nemen in vergelijking tot een regulier zandlichaam. Bij een gewapende grondconstructie wapenen we een zandlichaam met kunststofnetten. Dit brengt onder andere de volgende voordelen met zich mee:
- Het creëren van een grondlichaam welke loodrecht kan opgebouwd worden, in dit specifieke ontwerp komt er namelijk direct naast de verhoogde constructie een rijweg op maaiveldniveau;
- Een gewapende grondconstructie is vele malen minder zettingsgevoelig dan een regulier zandlichaam en deze hoeft niet met veilig talud van 1:1 te worden opgebouwd. Uiteraard wordt er wel gewerkt met een valbeveiliging;
- Goedkoper dan veel andere grondkerende constructies.

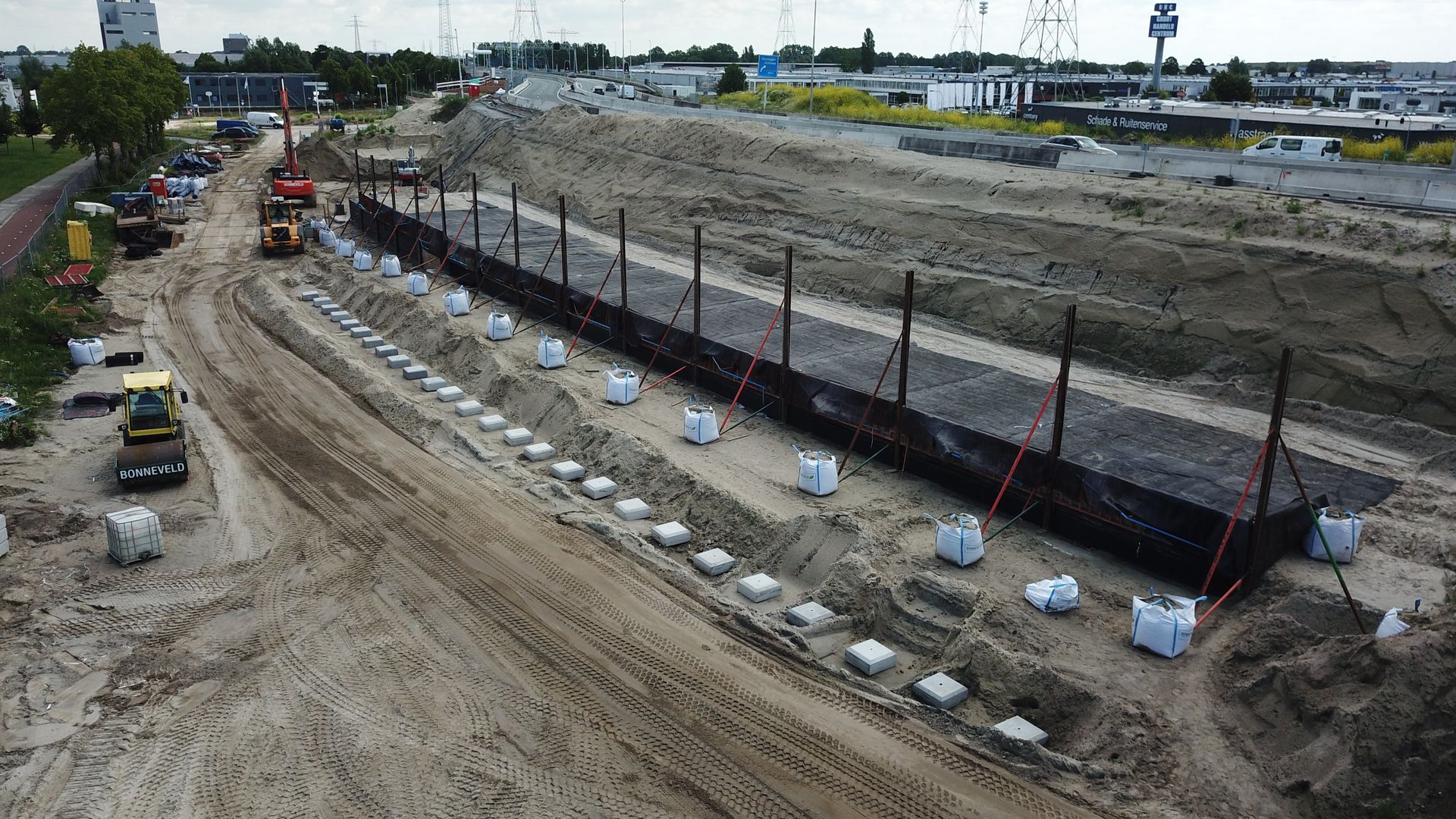

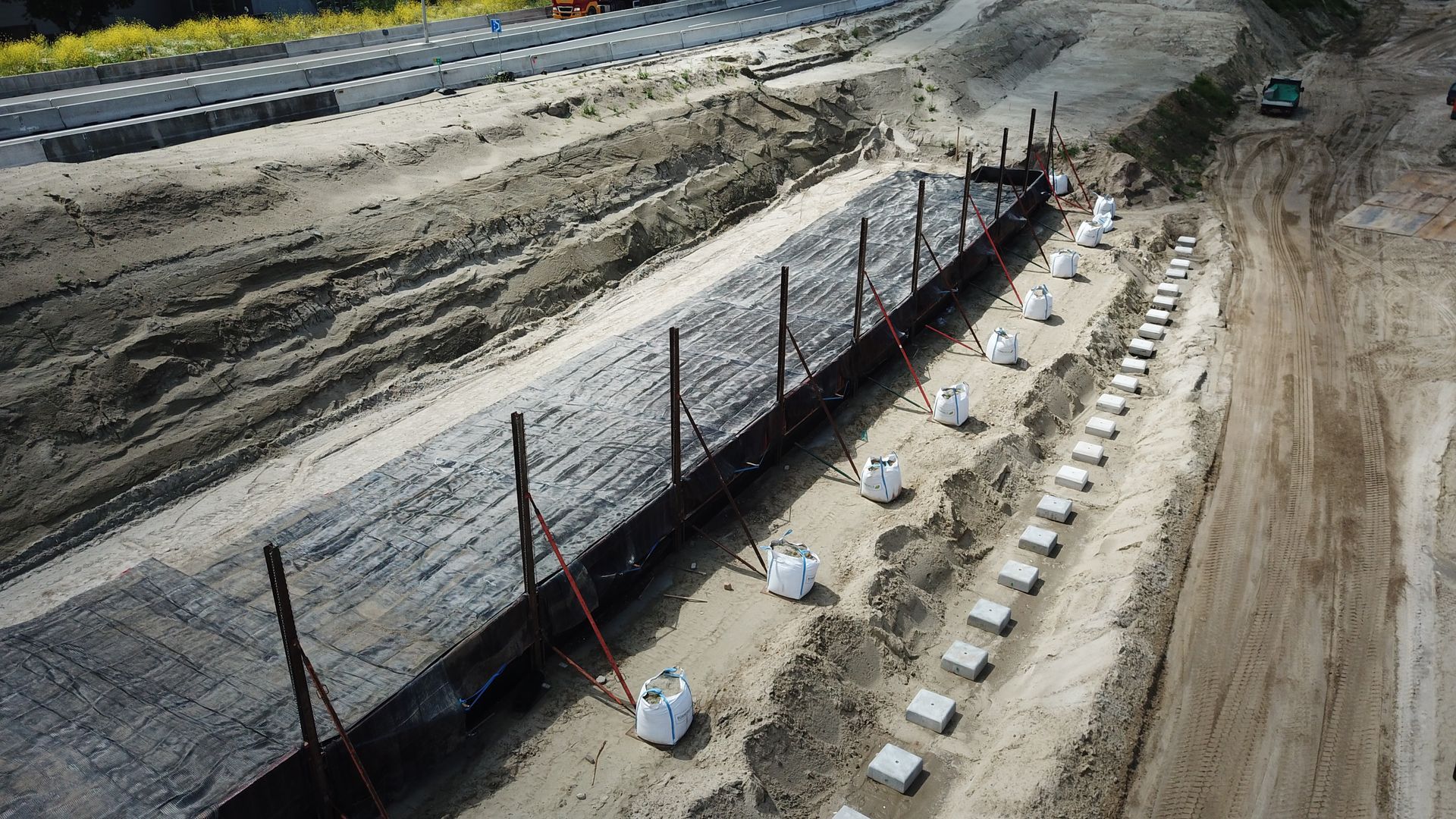

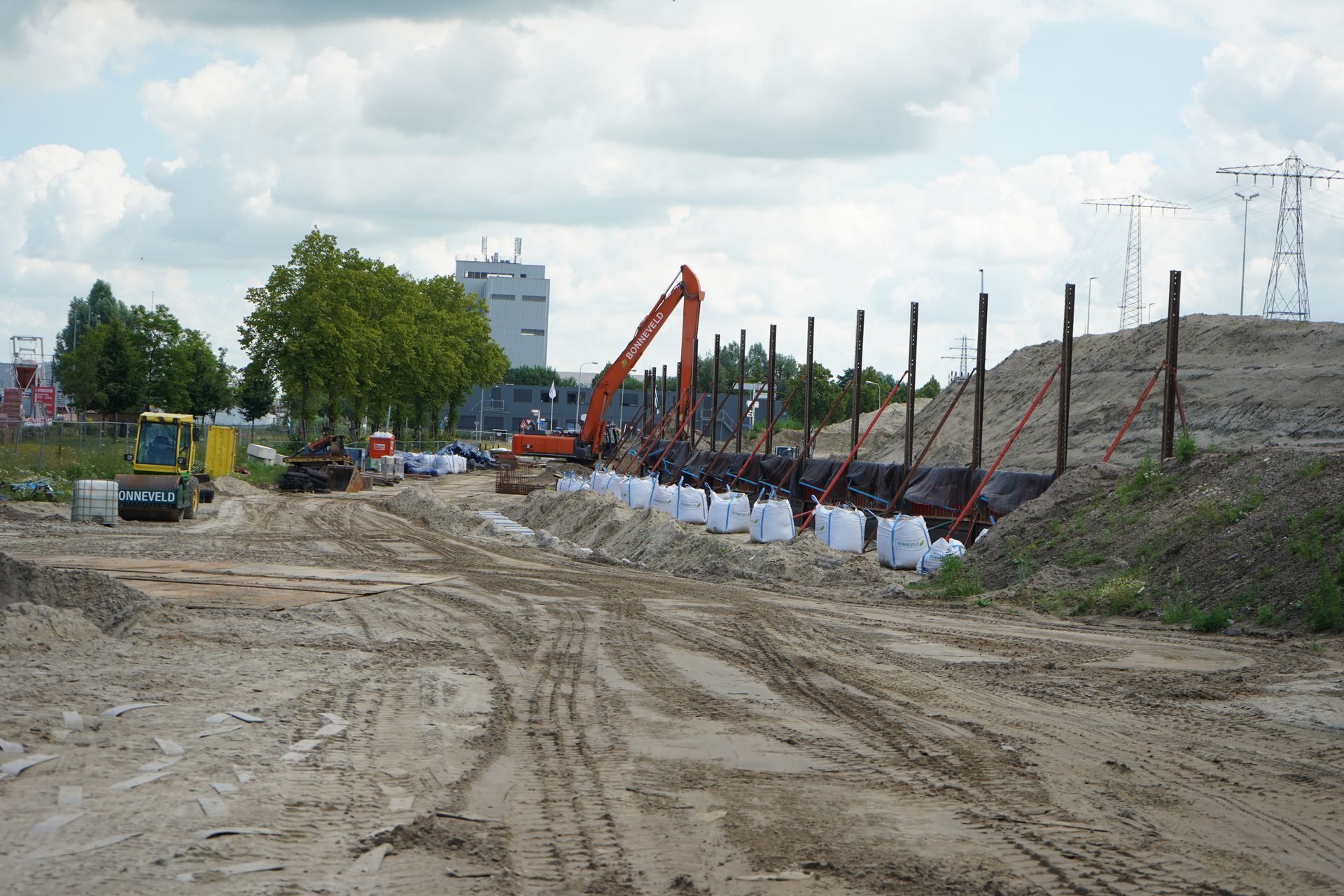

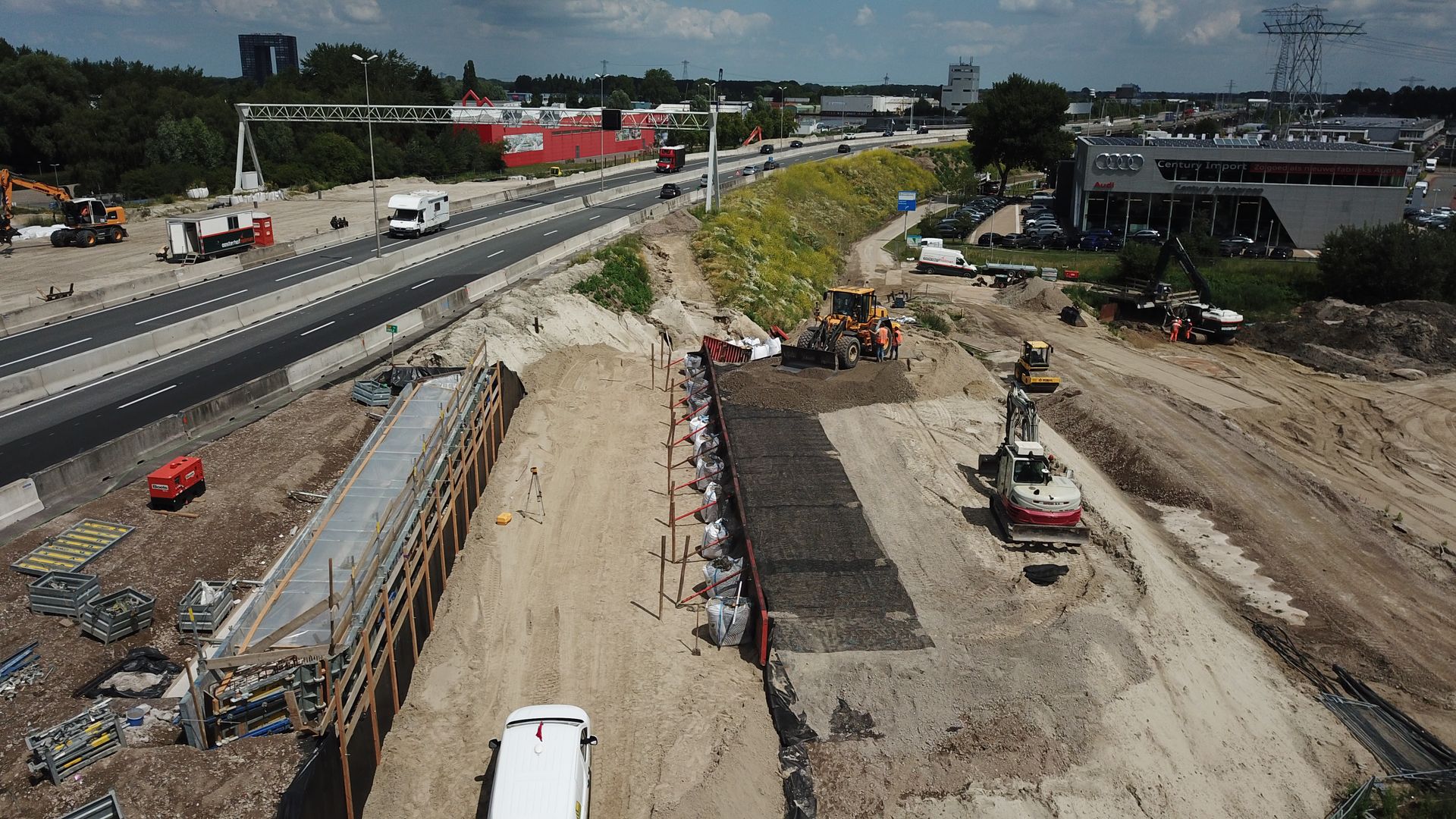

Net als bij reguliere grondwerkzaamheden is ook bij het aanbrengen van een gewapende grondconstructie elke situatie anders. Om optimaal te kunnen presteren op alle soorten projecten zijn er door Bonneveld verschillende bekistingen ontwikkeld. Bij deze constructies is er gekozen voor een bekisting die eerst vakkundig gesteld wordt en vervolgens met het hoger worden van de constructie , mee omhoog wordt getrokken.

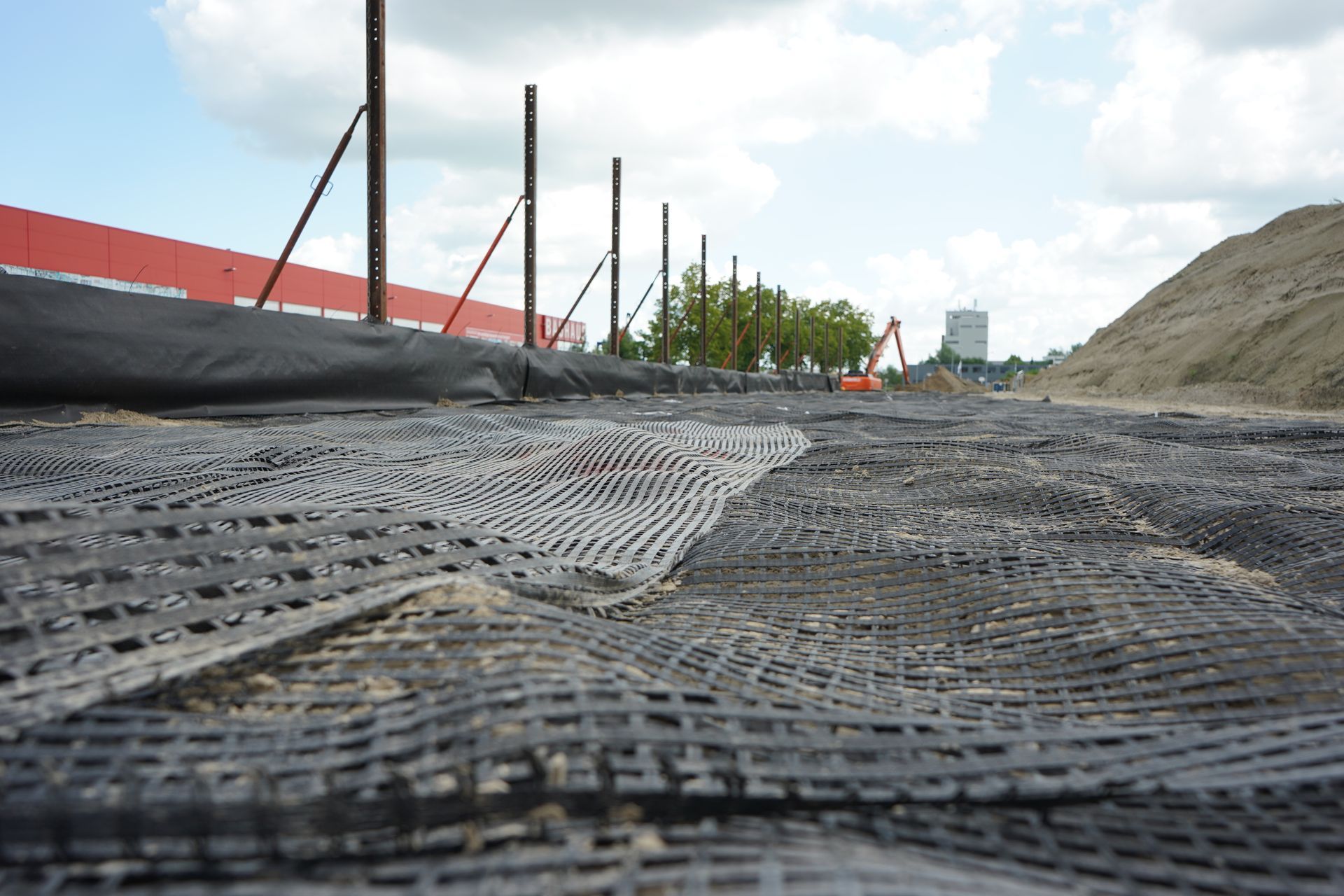

Ter hoogte van de toekomstige landhoofden worden de gewapende grondconstructies gerealiseerd op paalmatrassen. Een paalmatras is wederom een zandlichaam welke is gewapend met kunststofnetten maar deze constructie wordt aangebracht op funderingspalen waardoor de volledige constructie zettingsvrij is. De toekomstige landhoofden van de viaducten worden gerealiseerd direct bovenop de gewapende grondconstructies. Het landhoofd kan zo, via de gewapende grondconstructie en het paalmatras, zijn krachten kwijt op de onderliggen funderingspalen. Deze techniek bespaard een kostbaar betonnen landhoofd en kent tevens een aanzienlijk kleinere CO2-footprint. Projectspecifiek zijn er in deze constructie Triax-geogrids verwerkt, deze grids kunnen krachten in verschillende richtingen opvangen waardoor de constructie beter bestand is tegen invloeden van aardbevingen.
Alle kunststoffen worden geleverd door onze partner Joosten Kunststoffen. Vanuit Joosten Kunststoffen is er een samenwerkingsverband opgezet; Joosten Concepts. Bij Joosten Concepts zijn alle verschillende disciplines aangesloten om dergelijke constructies van ontwerp tot realisatie aan te bieden. Mocht u vragen hebben of ziet u mogelijkheden voor een toekomstig project? Neem gerust contact met ons op door een mail te sturen naar info@bonneveldbv.com of bel 035-5280355.
